ВЫСАДКОПОСАДОЧНАЯ МАШИНА

, машина для квадратной посадки корней (высадков, маточников) сах. свёклы . Осн. узлы применяемой в СССР 4-ряд-иой В. м. марки ВПС-2,8 — рыхлители, посадочные аппараты с зарядными дисками, прикатывающие колёса , шлейфы, бункер с четырьмя транспортёрами и лотками накопителями, рама, сиденья, маркёры , гидро- и электросистема. Рыхлители В. м. образуют в почве борозды.

Схема машины ВПС-2,8: 1 — рама; 2 — бункер; 3 — посадочный аппарат; 4 — зарядный диск; 5 — рыхлитель; 6 — передние колёса; 7 — задние прикатывающие колёса; 8 — сиденье; 9 — тент: 10 — маркёр; 11 — шлейф.

Глубину хода рыхлителей устанавливают и зависимости от длины высаживаемых корней. Корни маточной свёклы , загруженные и бункер, подаются транспортёрами в приёмные лотки. Сажальщики вручную укладывают корни в ячейки заряжающего диска, из к-рого они перемещаются через окно в днище диска и через неподвижный лоток — в подвижный, а затем в конус сажателя. Посадочные конусы совершают движение, согласованное с поступат. скоростью В.м. При подходе конуса к крайнему ниж. положению (в борозде) его створки освобождают расположенный в почве корень.

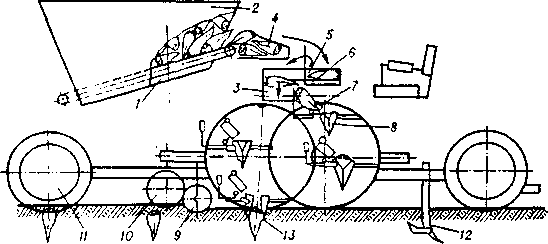

Схема технологического процесса,выполняемого машиной ВПС-2,8: 1 — транспортёр; 2 — бункер; 3 — неподвижный лоток; 4 — приёмный лоток; 5 — зарядный диск; 6 — пятка; 7— подвижный лоток; 8— конус; 9 — загортачи; 10 — копирующее колесо; 11 — прикатывающее колесо; 12 — рыхлитель; 13 — выталкиватель.

Корни заделывают загортачами, прикатывающими колёсами и шлейфами. Шир. междурядий 70 см, шаг подачи 60 и 70 см. Агрегатируют В. м. с тракторами класса 3 с ходоуменьшителем. Привод рабочих органов от вала отбора мощности трактора. Обслуживают В. м. тракторист и 4 сажальщика. Производительность до 0,85 га/ч. В. м. заменяет ручной труд св. 150 рабочих.
